Konfigurasi VoIP Menggunakan Smart Device di Cisco Packet Tracer {TS}
A.Pendahuluan
Di kesempatan kali ini saya akan berbagi cara konfigurasi VoIP lagi tetapi menggunakan perangkat yang beda lagi yaitu dengan menambahkan perangkan Smart Device .. Oke lanjut saya ke tahap konfigurasinya
B.Langkah-Langkah
Oke... Untuk selanjutnya kita masuk ke tahap konfigurasinya . Pastikan kalian sudah menginstall aplikasi cisco packet tracernya

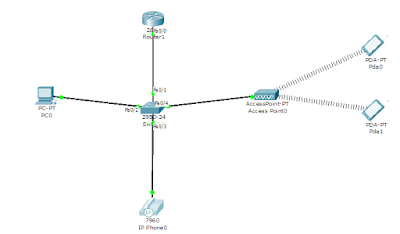

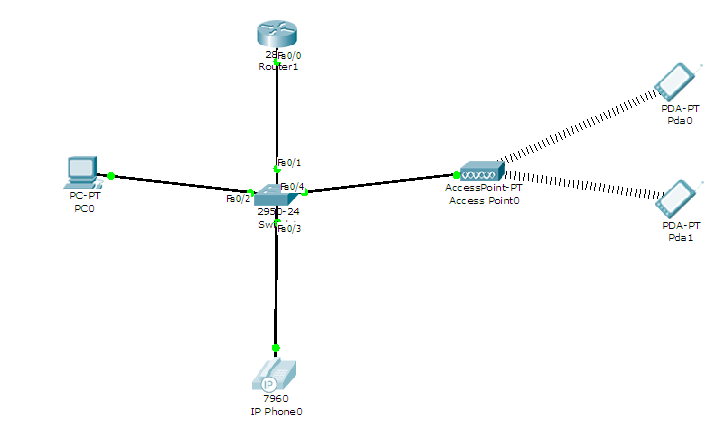

1.Buat topologi yang sederhana saja untuk memulainya / kalian bisa mengikuti topologi yang saya gunakan seperti dibawah ini
2.Jika sudah kita nyalakan terlebih dahulu perangkat IP Phonenya
3.Kemudian kita mulai konfigurasi routernya untuk konfigurasi VoIP ini hanya dapat dilakukan menggunakan CLI
4.Oke pertama,pada router kita konfigurasi ip untuk routernya terlebih dahulu
Router>enable
Router#configure t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastEthernet 0/0
Router(config-if)#IP address 192.168.12.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
5.Setelah itu kita konfigurasi DHCP Servernya,, menggunakan perintah
Router(config)#IP DHCP Pool VOICE
Router(DHCP-config)#network 192.168.12.0 255.255.255.0
Router(DHCP-config)#default-router 192.168.12.1
Router(DHCP-config)#option 150 IP 192.168.12.1
Router(DHCP-config)#exit
Agar ip pada router tidak diperoleh oleh perangkat lainnya kita masukkan konfigurasi
Router(config)#IP DHCP excluded-address 192.168.12.1
6.Tahap selanjutnya kita konfigurasi telephonnya
Router(config)#telephony-service
Router(config-telephony)#max-dn 4
Router(config-telephony)#max-ephones 4
Router(config-telephony)#IP source-address 192.168.12.1 port 2000
Router(config-telephony)#auto assign 1 to 4
Router(config-telephony)#exit
Keterangan : " Max-dn 4 , 4 disini mengikuti jumlah perangkat IP Phone yang dipasang
7. Kemudian kita atur konfigurasi untuk no telephone nya
Router(config)#ephone-dn 18.Jika sudah tinggal kita konfigurasi switchnya , menggunakan perintah
Router(config-ephone-dn)#number 1111
Router(config-ephone-dn)#ephone-dn 2
Router(config-ephone-dn)#number 2222
Router(config-ephone-dn)#ephone-dn 3
Router(config-ephone-dn)#number 3333
Router(config-ephone-dn)#ephone-dn 4
Router(config-ephone-dn)#number 4444
Switch>en
Switch>enable
Switch#conf t
Switch(config)#interface range fa0/1-4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Terakhir kita atur menjadi mode trunk switchnya
Switch(config-if-range)#switchport mode trunk
9.Terakhir kita coba test , apakah konfigurasinya berhasil atau tidak . Untuk tanda pertama apakah konfigurasi kita berhasil bisa dilihat di pojok pada layar IP Phone nya kalo sudah muncul berarti konfigurasi berhasil berjalan dengan lancar .....
Sebelum mengecek apakah perangkat kalian mendapatkan nomer telepon pastikan perangkat yang kalian gunakan mendapatkan ip dhcp dari router terlebih dahulu
*PC0
*IP Phone
*Pda0

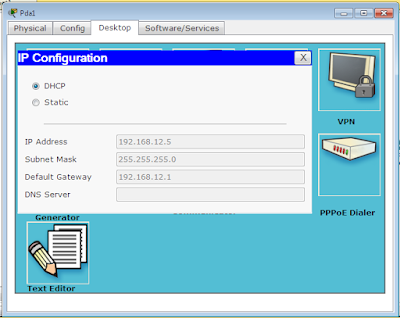

*Pda1
Sampai sini perangkatnya sudah mendapatkan IP DHCP sama nome telepon dengan begini perangkat kalian sudah dapat saling telpon menelpon menggunakan teknologi VoIP ..
Sekian dari saya bilamana ada kesalahan dalam penulisan saya mohon maaf
