A.Pendahuluan

Setelah beberapa hari yang lalu saya membagikan postingan konfigurasi VoIP pada cisco paket tracer kali ini kita tidak jauh berbeda dengan konfigurasi yang kemarin bedanya kali ini kita menambahkan perangkat Home VoIP sebagai tambahannya agar Analog Phone nya bisa dijalankan dengan baik ..

B.Langkah-langkah

Oke lanjut saja ke tahap konfigurasinya .. Untuk topologinya kalian bebas menentukan mau bagaimana atau untuk lebih mudahnya kalian dapat ikuti topologi yang saya gunakan seperti dibawah ini

1.Setelah membuat topologinya kita pertama" kita konfigurasikan terlebih dahulu ip routernya, untuk konfigurasinya

Router>enable
Router#configure t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface fastEthernet 0/0
Router(config-if)#IP address 192.168.10.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

Pada bagian ip addressnya kalian bisa di atur sesuai keinginan kalian

Jika sudah kita konfigurasi DHCP Servernya agar semua perangkat bisa mendapatkan ip dari router, untuk perintahnya

Router(config)#IP DHCP Pool VOICE
Router(DHCP-config)#network 192.168.1.0 255.255.255.0
Router(DHCP-config)#default-router 192.168.10.1
Router(DHCP-config)#option 150 IP 192.168.10.1
Router(DHCP-config)#exit

Di bagian default-router beserta optionnya masukkan ip yang digunakan oleh router , setelah itu kita masukkan konfigurasi dibawah ini yang berfungsi agar client tidak memperoleh ip yang sama oleh si router

Router(config)#ip dhcp excluded-address 192.168.10.1

2.Lalu pada tahap selanjutnya kita masuk konfigurasi nomer telephonnya

Router(config)#telephony-service
Router(config-telephony)#max-dn 8
Router(config-telephony)#max-ephones 8
Router(config-telephony)#IP source-address 192.168.10.1 port 2000
Router(config-telephony)#auto assign 1 to 8
Router(config-telephony)#exit

Keterangan :

• ip source-address adalah ip dari router kita dengan port 2000
• max-ephones adalah jumlah maksimum dari ip phone kita
• max-dn adalah maksimum dial number kita nanti
• auto assign 1 to 5 itu artinya nanti ip phone kita akan secara otomatis terpasang ke ephones 1 sampai 5 yang telah di buat

Kemudian kita atur konfigurasi untuk no telephone nya

Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 1111
Router(config-ephone-dn)#ephone-dn 2
Router(config-ephone-dn)#number 2222
Router(config-ephone-dn)#ephone-dn 3
Router(config-ephone-dn)#number 3333
Router(config-ephone-dn)#ephone-dn 4
Router(config-ephone-dn)#number 4444
Router(config-ephone-dn)#ephone-dn 5
Router(config-ephone-dn)#number 5555
Router(config-ephone-dn)#ephone-dn 6
Router(config-ephone-dn)#number 6666
Router(config-ephone-dn)#ephone-dn 7
Router(config-ephone-dn)#number 7777
Router(config-ephone-dn)#ephone-dn 8
Router(config-ephone-dn)#number 8888
Router(config-ephone-dn)#exit

3.Setelah sudah mendaftarkan nomer telepon yang akan digunakan oleh setiap perangkat kita cek terlebih dahulu apakah dhcp server kita yang tadi kita sudah aktifkan

klik perangkat end device kalian seperti pc / leptop

Kemudian pilih DHCP

 Lakukan hal diatas pada semua perangkat client kalian

4.Selanjutnya kita masuk ke perangkat switchnya kemudian masukkan peritah

Switch>en
Switch>enable
Switch#conf t
Switch(config)#interface range fa0/1-8
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#switchport mode trunk

Trunk disini berfungsi agar port fa 1-8 pada switch tersebut memungkinkan port tersebut dapat membawa banyak vlan

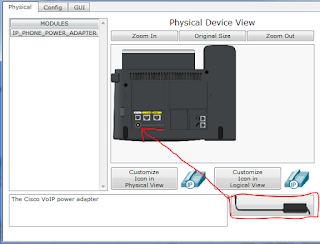

5.Jika sudah kita nyalakan perangkat IP Phonenya dengan cara memasangkan adaptor powernya ke dalam colokan

lakukan hal tesebut ke semua perangkat IP Phone kalian

Kemudian kita masuk ke perangkat Home VoIP nya kemudian masuk ke tab config
setelah itu pada bagian server addressnya kalian masukkan ip servernya

6.Pada bagian terakhir tinggal kita atur agar semua perangkat pada topologi bisa mendapatkan nomer teleponnya masing masing sesuai yang telah kita atur tadi

• Untuk perangkat pc / leptop

Masuk ke TAB Desktop lalu klik menu Cisco IP Communicator

Jika berhasil maka akan muncul nomernya seperti dibawah ini

• Untuk perangkat IP Phone

 Tinggal masuk ke tab GUI

• Analog-Phone

Untuk analog phone sama seperti IP Phone tinggal masuk ke tab GUI nya

7.Untuk langkah terakhir kita coba untuk malakukan panggilan menggunakan nomer telephone

kali ini saya mencoba menggunakan perangkat laptop sama analog phone

Jika sudah pada salah satu perangkat masukkan nomer telepon tujuan , kemudian klik menu dial

jika panggilan berhasil maka akan muncul "text the phone is ringing" untuk menjawab panggilannya kalian bisa meng-klik gagang pada telepon yang menerima panggilan

setelah muncul tulisan Connected berarti panggilan berhasil tersambung ....\

Demikian dari saya bilamana ada kekurangan dalam penulisan saya mohon maaf ,, Sekian terima kasih ..
